常见问题|在线留言|收藏庄杰化工|网站地图欢迎光临广州庄杰化工有限公司官网!
全国服务热线13902200874

热门搜索:飞织鞋材防水剂织带防虹吸低温C6防水剂纱线防水剂PU人造革防水剂

吸湿速干剂,功能性助剂,前处理助剂,短流程染色助剂
首页 » 庄杰资讯中心 » 印染技术 » 高耐碱性分散染料染色工艺,超级实用干货!

高耐碱性分散染料染色工艺,超级实用干货!

文章出处:责任编辑:人气:-发表时间:2019-02-14 10:40【

一、涤锦珊瑚绒的一般染色工艺

涤锦珊瑚线面料(一般是涤锦质量比80:20)的染整加工,一般采用先碱性下开纤、碱减量,然后水洗中和,再在酸性下染涤纶的的的工艺。染整工艺流程如下:毛坯布→退卷→缝头→预定形→碱减量(开纤)→水洗→酸洗中和→高温高压染色→还原清洗→水洗→中和→上柔→脱水→烘干→拉毛→杭毛→剪毛→(摇粒)→拉幅定形→后整理。


预定形

涤锦珊瑚线的的加工,预定形是关鍵的一道工序,不经过预定形的毛坯布在经过碱减量(开纤)、染色后,珊瑚丝弯曲凌乱,不规整,达不到珊瑚绒的风格。经过预定形后,珊瑚丝排列规整、顺直且蓬松,底丝结构紧密而稳定,在后续染整加工过程中不易巻边。珊瑚毛坯布的预定形,一般温度为165~190C,时间根据车速而定,张力达到织物平整即可。


织物


碱减量(开纤)

在印染工厂中,采用液碱(一般30%的液碱用量5~8g/L,也可以用片碱换算用量)进行碱减量(开纤),将涤纶纤维中的水溶性聚酯溶解掉,原本粘合在一起的涤/锦两种纤维丝条分散松,成为涤/锦超细纤维单丝束。

再经过水洗、酸中和,使布面不含碱液,呈中性或弱酸性,有利于后面工序在高温高压条件下酸性染色。在上述染整加工过程中,纤维减量率大约为5.0%~6.0%,减量率不足会影响手感,减量率太大会破坏织物纤维结构,影响强力等。必须经过实验,找出合理的用碱量,制定合理的的工艺条件保证减量率稳定正常的范围内,不能超过7%~8%染整加工过程消耗大量的水、冰醋酸,电力、蒸汽用量都比较大,同时排放了大量的碱性污水,无形中增加了生产成本。


生产成本


碱减量西配方:去油渗透剂剂EPD1.0g/L,30%的NaOH10.0g/L,减量促进剂1.0~1.5gL,浴比1:15~1:20,温度130C°,时间20~30min。碱液用量及时间根据客户要求的失重率而定,先前必须做好測试;浴比根据设备不同适当选择。有的印染厂采用温度98C°、时间60min或温度110C°、时间40min开纤,工艺配方根据实际情况均要相应调整。




工艺温度控制曲线


高温高压染色工艺

经过碱减量后的珊瑚线在pH=4.5~5.0的条件下进行涤纶染色,由于开纤后涤锦超细纤维的比表面面积大,吸附性强,锦纶的的初染温度要低,升温速率要慢,以防止色花、色斑的产生。工艺西配方(拼色):分散染料A用量X(omf),分散染料B用量Y(omf),高温匀染剂1.0g/L,醋酸1.0g/L(pH=4.5~5.0),浴比1:10~1:15,温度130C,时间30~40min(视染料用量而定)。

还原清洗(或皂洗)工艺:保险粉2.0~4.0g/L,片碱2.0gL,浴比1:10,温度90C°,时间20min。



工艺温度控制曲线


二、耐碱分散染料一浴法染色新工艺

高耐碱分散染料的特点

常规的分散染料都是在酸性条件下染色,而开纤则是在碱性条件下进行,所以,常规的分散染料在碱性条件下染色,由于其绝大部分不耐碱(尤其在高温条件下),会发生色变甚至无色的现象的。我们做了大量的实验,证实常规分散染料无法实现开纤、染色一浴法工艺;而采用高耐碱分散染料却能使开纤染色同时进行,大大缩短工艺流程。

高耐碱分散染料应用范围广,适应品种多,在pH=4.5~14.0条件下都可以进行;且提升力好,染深性好;分散性好。由于在碱性条件下染色、排液,还解决了长期期困扰涤纶染色的低聚物问题,避免了由于低聚物造成的色花、色斑及设备、管路清洗问题。浅中色染色后不需还原清洗,进行皂洗即可达到要求。

高耐碱分散染料的染色新工艺

①工艺流程
毛坯布(经编或纬编)→(预定型)→开纤、染色一浴→水洗→(还原清洗或皂洗)→脱水→开幅定型(浸轧吸湿速干柔软剂)→后整理。

②工艺配方
高耐碱分散染料用量X,30%NaOH7.0g/L,碱性分散剂FA1.0g/L,去油精练剂EPD-C1.0g/L,谷比1:10~1:15,温度130C°,时间40~50min。

③温度控制曲线




④注意事项
(1)耐碱性助剂的选择。在高温高压碱性条件下染色对助剂有更高的要求:具有良好的耐碱性(在pH=14时分散稳定性良好)、匀染性,耐硬水,泡沫少易于清洗,不沾污设备,环保无毒,符合纺织品环保要求。筛选了国内外十几种碱性匀染剂,进行大量实验和测试,最后选择碱性高温分散剂FA。




(2)由于涤/锦超细纤维比表面积大,纤径细,对分散染料吸附速度快,易造成色花、色斑,因此要严格控制升温速率,特别是温度在80C°以上时,要控制在1.0C°/min,防止上染过快,造成色花。

(3)由于高耐碱分散染料比常规分散染料粘性大,所以化料时,要先将分散剂化好,然后加入化料缸,同分散染料一起搅拌均匀,再打入染缸内。必要时,要进行过滤网过滤,再打入染缸。加入染料后,要先运行10min,然后按照程序缓慢升温染色。

染色效果

①染色牢度

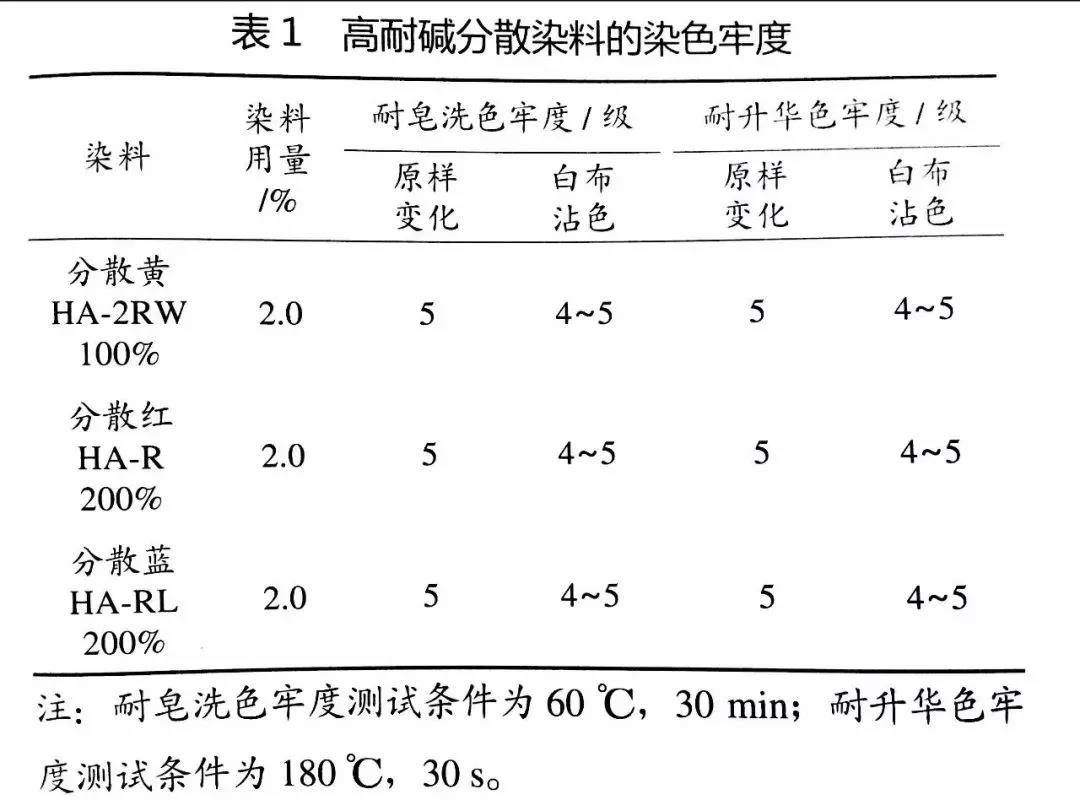

选取耐碱分散染料三原色分散黄HA-2RW100%、分散红HA-R200%、分散蓝HA-RL200%作为代表,测试其在碱性条件下的染色牢度,结果见表1。从表1可以看出,高耐碱分散染料三原色在碱性条件下染色的各项牢度均在4级以上,达到或超过常规两浴法染色的牢度,能够满足印染厂的牢度要求。




②色光变化
分别测试96%片碱用量为2.0gL、4.0gL、6.0gL、8.0gL、10.0g/L时的色光变化,结果见表2。从表2可以看出,高耐碱分散染料三原色在片碱用量1~10g/L范围内色光稳定,能够满足印染厂碱性一浴法加工的需要,特别适用于涤纶超细纤维开纤碱减量工艺。



此文关键字:分散染料染色工艺

相关资讯
